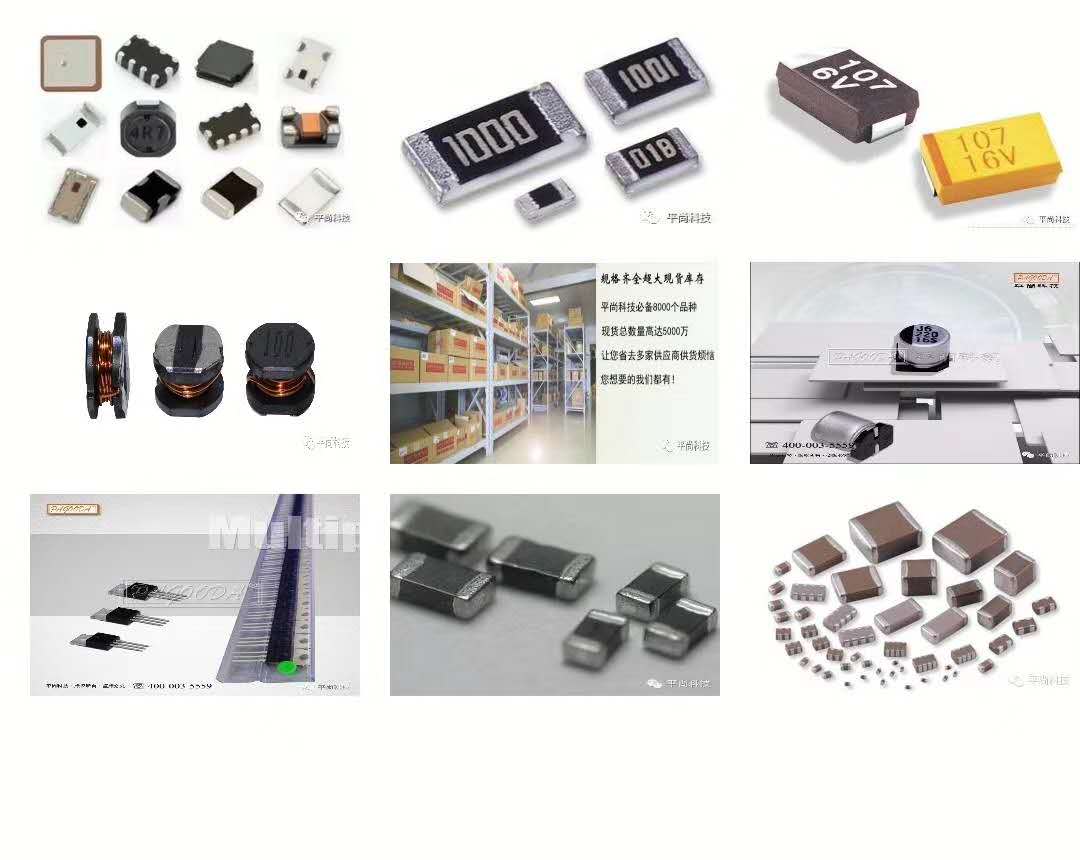

未来贴片式电子元器件的发展动向

贴片式电子元器件（Surface Mount Devices, SMD）作为现代电子制造的基础，其发展动向直接影响着消费电子、通信、汽车电子、医疗设备等众多领域。随着5G、人工智能、物联网和新能源等技术的快速推进，贴片式元器件正朝着微型化、高频化、高功率密度、集成化与智能化等方向演进。以下是未来主要的发展趋势。

1. 极致微型化与高密度贴装

随着可穿戴设备、植入式医疗电子和便携式终端的普及，对元器件尺寸的要求愈发苛刻。01005（0.4mm×0.2mm）乃至008004（0.25mm×0.125mm）尺寸的电阻、电容已实现量产，未来将进一步缩小。超微型化的元件需要配合高精度贴片机和更细的焊膏印刷技术，以应对微间距（<0.3mm）贴装挑战。三维堆叠封装（Package-on-Package, PoP）和多芯片模块（MCM）将提高单位面积的功能密度。

2. 高频化与低损耗材料

5G毫米波、卫星通信和高速数字电路要求贴片元件在更高频率下保持低插入损耗和稳定的电气性能。未来的贴片电感、电容和滤波器将采用低温共烧陶瓷（LTCC）和薄膜工艺，实现高Q值、高自谐振频率。低介电常数和低损耗因子的基板材料（如液晶聚合物LCP）将广泛应用于高频贴片天线和传输线。

3. 高功率密度与耐高温化

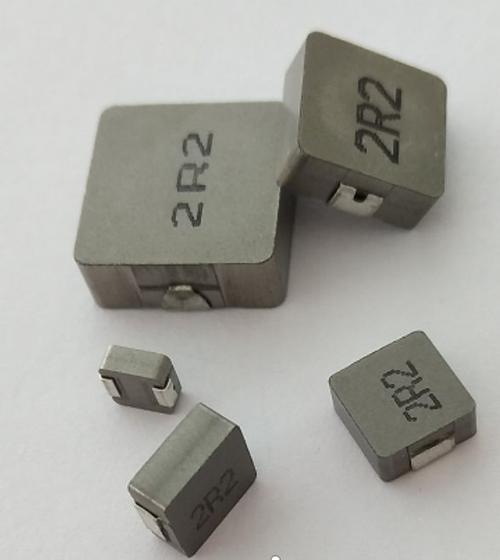

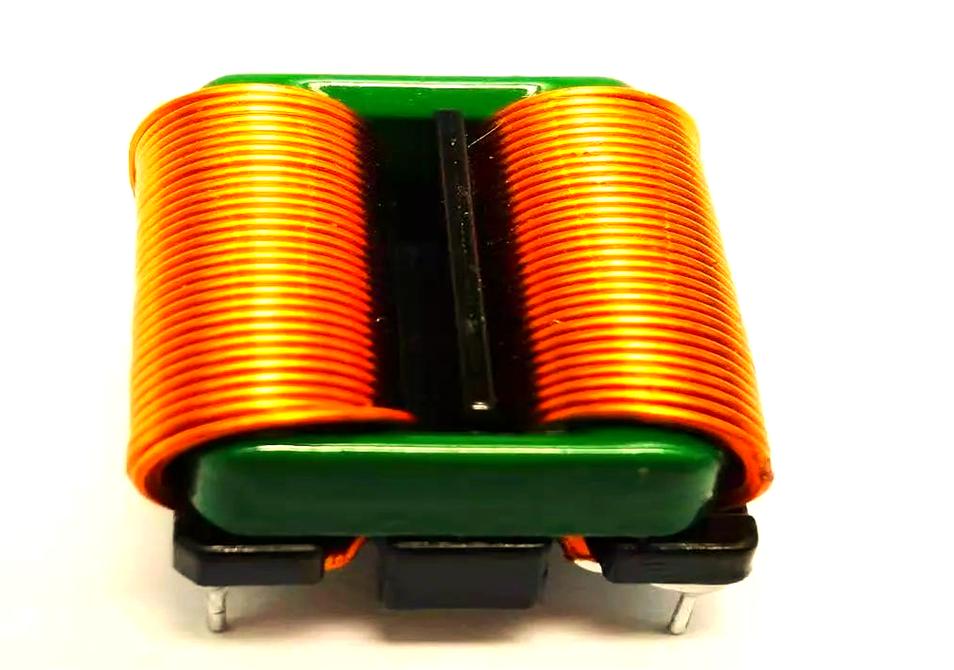

新能源汽车、工业电机驱动和快充电源需要贴片元件承受更高的电压、电流和温度。贴片式功率电感、MOSFET和分流电阻将向低直流电阻、高饱和电流、耐温150℃以上发展。氮化镓（GaN）和碳化硅（SiC）器件的贴片封装将推动电源模块的小型化和高效化。金属基板和陶瓷基板（如氮化铝）将用于散热要求严苛的场景。

4. 集成化与模块化（SiP与SoC之争）

为减少元件数量和PCB面积，系统级封装（SiP）将多个贴片元件（电阻、电容、电感、IC）集成在一个模块内，形成功能完整的子系统。例如，电源管理模块、射频前端模块和传感器融合模块。与此相对，片上系统（SoC）将更多功能集成到单芯片，但贴片分立器件在高频、高功率和精密模拟领域仍不可替代。SiP与SoC互补发展，贴片元件将以“嵌入基板”或“封装内元件”的形式存在。

5. 柔性化与可拉伸电子

柔性显示、电子皮肤和可穿戴医疗设备需要可弯曲、可拉伸的贴片元件。未来的贴片电阻、电容和互连线将采用柔性基板（聚酰亚胺、PET）和导电聚合物。可拉伸导线和岛-桥结构可实现大变形下的电气互连，对元件本身的柔韧性和疲劳寿命提出新要求。

6. 智能化与自感知元件

嵌入式传感器和可编程元件成为新趋势。例如，带有温度/电流监测功能的智能功率模块，或内嵌EEPROM的电阻网络，可实时反馈工作状态。贴片式传感器（温度、湿度、压力、气体）将集成信号调理和数字接口（I²C、SPI），实现“边缘智能”。这些元件有助于预测性维护和自适应电路调整。

7. 环保与无铅化、无卤化

欧盟RoHS和REACH法规持续收紧，未来贴片元件将全面无铅化、无卤化，并减少稀有金属使用。可回收基板和生物降解封装材料正在研究中。制造过程将降低能耗和碳排放，推动绿色电子。

8. 制造与检测技术的进步

贴片元件的微型化和高密度化依赖先进制造：激光直接成像（LDI）、原子层沉积（ALD）和纳米印刷将用于电极和薄膜制备。检测方面，自动光学检测（AOI）、X射线检查（AXI）和人工智能缺陷识别将确保零缺陷。卷对卷（R2R）制造将降低柔性元件的成本。

##

未来贴片式电子元器件不会单纯追求某一指标，而是根据应用场景在微型化、高频、高功率、集成化和柔性化之间取得平衡。材料创新、封装变革和智能化将共同驱动这一领域的发展，为下一代电子系统提供基石。晶圆级封装、异质集成和3D打印电子等新技术可能颠覆传统贴片形态，但贴片元件作为“电子细胞”的角色仍将长期存在，并不断进化。
